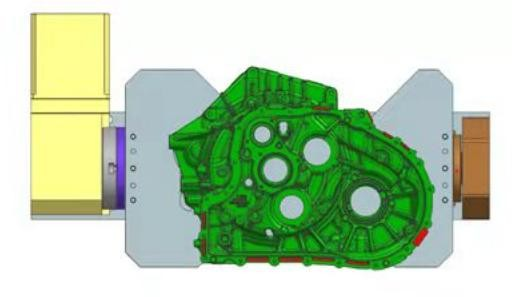

四軸0°銑正面料頭
四軸180°銑正面料頭
（如上圖），可以有效的加快鋁屑的排出，解決鋁屑在機臺內堆積的問題，且同時以將排出的鋁屑收集統一處理，符合環保的同時又提高加工效益

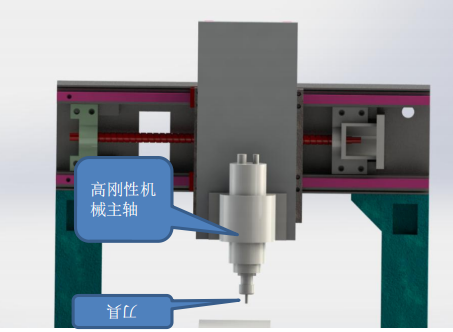

設備Z軸可安裝不同直徑的刀具，根據產品實際加工要求，系統自動切換主軸刀具。
主軸加工可根據零件外形尺寸大小、零件的異形形狀、毛刺大小等要求，選擇轉速頻率高低，能達到零件無碰傷，無劃傷，毛刺去的均勻。
項目 | 規格 | 單位 | XCST |
行程 | X/Y/Z軸 | mm | 750/650/320 |
A（四軸） | 角度 | ±180° | |
工作臺 | 工作臺尺寸（L*W) | mm | 500*800 |
工作臺*大承重 | kg | 250KG | |
銑削主軸 | 機械主軸 | KW | 2.2 |
主軸型號 | ER32 | ||
進給速度 | X/Y/Z/A軸快速進給 | mm/mi | 20000mm/min |
*高速度 | mm/mi | 15000mm/min | |
動力需求 | 電力要求 | KW | 6 |
氣源要求 | Mpa | 0.5-0.7 | |

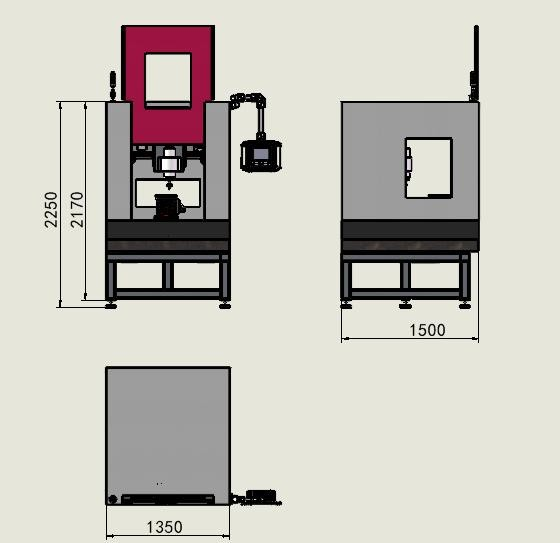

機床尺寸 | 長*寬*高 | mm | 1350*1500*2250 |
設備重量 | 重量 | KG | 1700 |
四軸電機功 | X/Y/Z/A | KW | 1.0/1.0/1.2/1.0 |
2、主要配套件一覽表
序 號 | 名 稱 | 數 量 | 生 產 廠 家 |
1 | 四軸控制系統 | 1 臺 | 新代 |
2 | X、Y、Z伺服電機 | 各1臺 | 新代 |
3 | 主軸前軸承 | 1組 | 日本NSK |
5 | 主軸后軸承 | 1組 | 日本NSK |
6 | X、Y、Z軸絲杠軸承 | 各1組 | 臺灣/國內 |
7 | X、Y、Z軸滾珠絲杠 | 各1組 | 臺灣/國內 |
8 | X軸線性導軌 | 2條 | 臺灣上銀 |
9 | Y軸線性導軌 | 2條 | 臺灣上銀 |
10 | Z軸線性導軌 | 2條 | 臺灣上銀 |
11 | A軸軸承 | 1套 | 日本NSK |
12 | 自動潤滑系統 | 1 套 | 米琪兒 |
13 | 機床外殼 | 1套 | XCST |
14 | 主要?dú)鈩釉? | 1套 | 亞德客 |
15 | 電氣元件 | 1套 | 歐姆龍/國內名優品牌 |
16 | 機械主軸 | 1套 | 中國 |
17 | 電柜箱冷卻 | 1套 | 風扇 |
18 | 通訊接口 | 1 | RS232接口 |
